طرق بدء دوران محرك التيار المتردد الحثى
three phase Induction Motor
كتب المقال م.محمد رفعت محمود
في بداية تشغيل المحرك الكهربي أو عند بدء تشغيل المحرك يقوم المحرك الكهربي بسحب تيار عالى جدا ممكن يصل هذا التيار إلى قيمة من 6 إلى 8 مرات التيار المقنن وعلي حسب نوع التوصيل المستخدم للمحرك الكهربي ويسمى هذا التيار ب تيار بدء الحركة والسبب فى ذلك هو أن المحرك الحثى تكون فيه القوه الدافعه الكهربيه المستحثة في ملفات العضو الدوار تعتمد على قيمة معامل الإنزلاق وتقوم هذه القوة الدافعة بتحديد قيمة التيارات المارة فى العضو الدوار حيث أن تكون قيمة التيار المسحوب و المار فى العضو الدوار يتم تحديدها من المعادلة التالية
يحسب معامل الانزلاق من المعادلة التالية
ns سرعة المجال المغناطيسى الدوار
nr سرعة العضو الدوار
nr سرعة العضو الدوار
ويمكن حساب سرعة العضو الدوار بدلالة قيمة الانزلاق
الصورة التاليه توضح شرح مكونات المحرك الكهربي
الصورة التاليه تبين شكل روزته المحرك من الداخل
الصورة التاليه تبين توصيل المحرك بطريقة ستار
مفهوم معامل الانزلاق
في البداية لابد من معرفة مفهوم معامل الانزلاق
من خلال اعتماد الجهد المتولد فى العضو الدوار على السرعة النسبية بين سرعة
العضو الدوار والمجال المغناطيسي الدوار الناشئ من العضو الثابت
تكون هي نفسها - معدل قطع خطوط المجال المغناطيسي الدوار .. للعضو الدوار .. كما سبق شرحة - كيفية عمل المحرك
n=0 لحظة البدء تكون سرعة المحرك تساوي صفر
وبالتالي يكون قيمة معامل الانزلاق عند اقصي قيمة له
(S=ns-n/ns=1)
وبالتالي تكون قيمة القوة الدافعة المستحثة فى ملفات العضو الدوار كبيرة جدا
طرق توصيل المحركات الكهربيه
- طريقة التوصيل المباشر direct on line start
- بدء التشغيل عن طريق توصيله ستار دلتا star delta connection
- طريقة البدء باستخدام محول auto transformer
- بدء الدوران بأستخدام اجهزة البدء الناعم soft starting devices
- Rotor resistance starter
الجدول التالي يبين قيمة الفولت والتيار لكل من توصيلة ستار وتوصيلة دلتا
جدول المقارنه بين ستار ودلتا
السهم يدل علي الاتي
في حالة توصيلة ستار يكون الجهد عالي اما في توصيلة دلتا يكون الجهد منخفض
التيار في توصيلة ستار يكون منخفض اما التيار في توصيلة دلتا يكون مرتفع

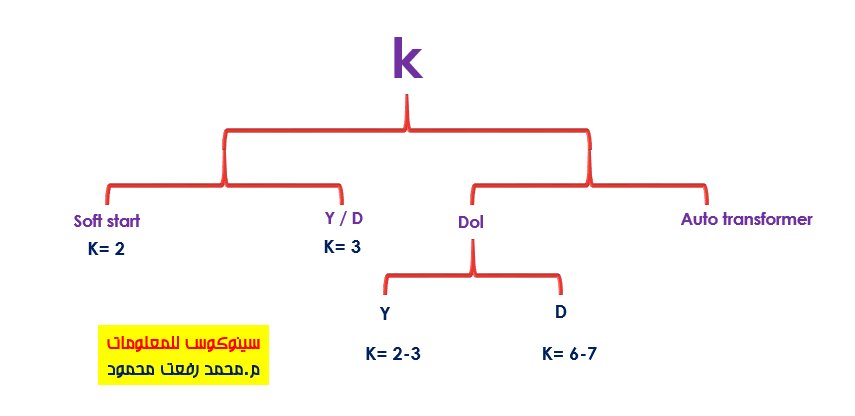

ملحوظة هامه جدا في حاله حساب تيار البدء للمحركات الكهربيه
من ال معادلة التاليه يمكن حساب قيمه تيار القاطع الكهربي بناء علي قيمة تيار بدء الحركه
الطريق الاولي التوصيل المباشر للمحركات الكهربية
شكل طريقه التوصيل
الشكل التالي يبين طريقة التوصيل لدائرة البزر زدائرة الكنترول
الطريقه الثانية
بدء التشغيل عن طريق توصيله ستار دلتا
الطريقه الثالثه
طريقة البدء باستخدام محول
الشكل التالي يبين طريق التوصيل
درس رقم 22 من شرح كورس الكلاسيك كنترول
