تجنب الحسابات الخاطئة لتيار الحمل الكهربي للمحركات
من النقاط الهامة والتي يتم بناء عليها كافة الحسابات الهامة هي حساب قيمة تيار الحمل الكهربي
وبالتالي عند حساب قيمة تيار الحمل الكهربي للمحركات الكهربية والتي يتم بناء علية استكمال باقي الحسابات الكهربية كحسابات مساحة مقطع الكابل وحساب قيمة أو السعة الامبيرية للقاطع الكهربي قد نخطئ في عملية الحسابات باهمال قيمة الكفاءة الكهربائية للمحرك.
وبالتالي لابد من توضيحه بعض النقاط الهامة قبل القدوم على عمليات الحسابات الكهربية القدرة اللي بتكون موجودة على المحرك الكهربي
من خلال المعادلة التي توضح قدرة خرج المحرك الكهربي وبالتالي في حالة إذا كانت مدونه علي لوحة البيانات هي قدرة خرج المحرك الكهربي
فلابد من معرفة قيمة كفاءة المحرك الموجودة على لوحة البيانات وان لم تكن موجودة يمكن حسابها وبالتالي سوف نستخدم معادلة الكفاءة الخاصة بالمحركمعادلة الكفاءة للمحرك الكهربي
ونستطيع من المعادلة السابقة أيضا في حالة معرفة القدرة الخارجة من المحرك الكهربي أن نحسب قيمة قدرة الدخل الخاصة بالمحرك الكهربائي أيضا من المعادلة التالية نستطيع أن نسحب قيمة قدرة الدخل الخاصة بالمحرك الكهربائي قيمة قدرة الدخل المتمثلة في Pinpt عبارة عن القدرة الخارج من المحرك مضاف اليها المفاقيد والتي يمكن التعبير عنها بالمعادلة التالية
معادلة حساب قدرة الدخل للمحرك الكهربي
معادلة قدرة المحرك الكهربي بمعلومية المفاقيد الكهربيه

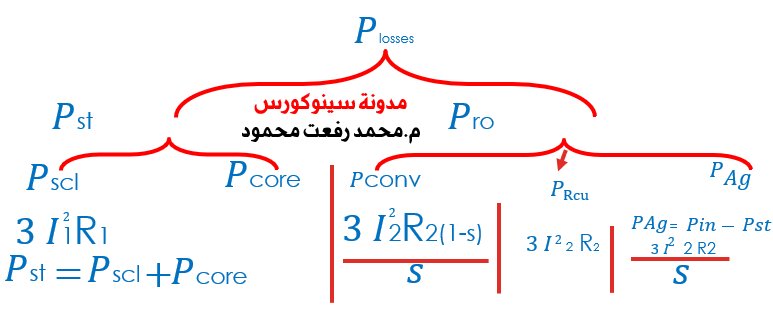

انواع المفاقيد المحرك الكهربي
بالنسبة المفاقيد 𝑃 losses التي تكون موجودة داخل المحرك الكهربي سوف تنقسم إلى قسمين كالتالي
- مفاقيد العضو الثابت P st
- مفاقيد العضو المتحرك P ro
من خلال الفديو اسفل المقال تم توضيح وتعريف جميع المتغيرات الموجوده في المعادلة السابقة
مثال عملي لحساب قيمة تيار الحمل
من خلال المثال التالي بفرض أن كفاءة المحرك الكهربي هي 80 بالمئة وان لدينا محرك كهربي قدرت هي 10 حصان وهي هنا تمثل قدرة الخرج للمحرك الكهربي وكان هذا المحرك الكهربي يعمل على جهد كهربي قيمته 380 فولت وكان معامل القدرة علي هذا المحرك هو 0.8
والمطلوب حساب قيمة تيار الحمل مع الأخذ في الاعتبار ما تم ذكره سابقا لاستكمال حل هذا المثال سوف نستعرض من خلال الدرس التالي خطوات الحل والتي سوف تمكننا من فهم العميق للموضوع
