شرح عملي لمكونات لوحات الكنترول من الداخل
كتب المقال م. محمد رفعت محمود
في هذا الموضوع سوف نتحدث عن كيف تتم عملية توصيل المكونات الكهربية داخل لوحات الكنترول طبعا كثير منا لايعلم اصلا ماهي مكونات لوحات الكنترول سوف نستعرض في هذا الموضوع محتوى لوحات الكنترول وشرح مبسط عن كل قطعه وعن وظيفة القطع داخل لوحات التحكم الآلي
مكونات لوحة الكنترول
تتكون لوحة الكنترول من الآتي
يتم تقسيم لوحات الكنترول الي قسمين او الي دائرتين كالتالي
- دائرة القوى الكهربية
- دائرة التحكم الآلي
اولا دائرة القوى الكهربية
تتكون دوائر القوى الكهربية من المكونات التالية

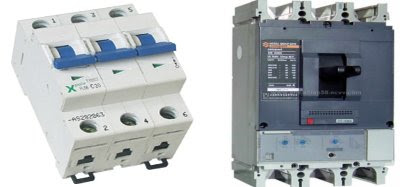

- القاطع الرئيسي
- القواطع الفرعية للأحمال الكهربية سواء كانت محركات كهربيه او خلافة
- القاطع الرئيسي لدائرة التحكم الآلي
- أجهزة قياس
- فيوزات كهربية يتم تركيبها مع أجهزة القياس
- فيوزات كهربية يتم أحيانا وضعها في دوائر القوى الكهربية
- اجهزة مراقبة تراقب وتحمي الاحمال الكهربية من المشاكل التي يمكن أن تحدث
تقريبا هذا كل ما يكون موجود في دوائر القوى الكهربية
ثانيا دوائر التحكم الالي
تتكون دائرة التحكم الآلي من المكونات التالية
- كونتاكتورات تحكم
- اجهزة حماية ضد زيادة الحمل الحراري
- اجهزة حماية ضد زيادة التيار الكهربي
- اجهزة حماية ضد انخفاض وارتفاع الجهد الكهربي
- اجهزة حماية ضد سقوط الفازات في حالة الأحمال ثلاثية الأوجه
- اجهزة حماية ضد تبديل الفازات في حالة الأحمال ثلاثية الأوجه
- يمكن الجمع من بند 4 الي بند 6 في جهاز واحد
- اجهزة حماية ضد التسرب الأرضي مثل الايرث ليكج
- تايمرات تستخدم لأغراض التحكم في الدائرة ان تطلب الامر
- عدادات حرارة او تبريد تتحكم في درجات الحرارة أو التبريد طبقا لاحتياج التصميم لها
- حساسات سواء كانت حساسات Digital Sensor او analog sensor
- ريلي كهربي يستخدم ايضا لحماية ملفات تشغيل الكونتاكتورات
- ريلي كهربي يتم استخدامه نقاط توصيل يكون به نقط مفتوحه ونقاط مغلقة
- مجموعة من مفاتيح التشغيل والايقاف البوش بوتن
- مجموعة من مفاتيح التغيير السيليكتور
- مفاتيح الفصل المفاجئ للطوارئ يفصل الدائرة في حالة حدوث مشكلة كبيرة طارئة
- مجموعة من لمبات البيان لبيان حالة التشغيل والفصل أو حالة العطل
- دكت يتم وضع الأسلاك
- مجموعة من روزتات التوصيل يتم استخدامها في عملية التوصيلات داخل اللوحة
- روزتة توصيل أسلاك خط التعادل
- روزتة توصيل الايرث خط التأريض الكهربائي
- جريده او ما يطلق عليه فاي او عمود لتثبيت مكونات لوحات الكنترول عليها
- شريط مكرونه وهو الذي يستخدم في عملية لم الأسلاك وجعلها بطريقة منظمة
كل ماسبق علي سبيل المثال لا الحصر كل لوحة كنترول يتم تصميمها طبقا للنظام او التطبيق الذي سوف تعمل عليه
تم عمل شرح مختصر لما سبق شرحه من خلال الدرس الاول والدرس الثاني شرح بالفديو
