الفرق بين توصيلة ستار وتوصيلة دلتا في المحركات الكهربيه
كتب المقال م.محمد رفعت محمود
في درس اليوم هنتعلم ازاي نفرق بين توصيلة ستار وتوصيلة دلتا في المحركات
بفرض انك تواجدت في مكان يطلب منك إجراء اختبار لتحديد اطراف المحرك الكهربي وايضا تحديد كيف يمكن توصيل المحرك على توصيلة ستار وتوصيلة دلتا ماذا سوف تفعل عليك قبل البدء في التجربة لابد من احضار او تجهيز جهاز الافوميتر وهو الذي سوف نستخدمه في تحديد الأطراف وجهاز الافوميتر هو جهاز قياس يتم استخدامه في القياسات الكهربيه والالكترونيه ايضا لابد من توافر المحرك الكهربي الذي سوف نجري عليه التجربه ويكون شكل جهاز الافوميتر كالموضح بالشكل التالي .
او اي شكل اخر المهم ان يتوافر به وضع البذر . نفترض أن المكان الذي كنت به لا يوجد به جهاز القياس الافوميتر ما الحل. الحل بسيط عليك إحضار لمبه عاديه تعمل على 220 فولت وايضا وقم بتوصيل اللمبة كما هو موضح بالشكل التالي
الان قد جهزنا الأدوات التي سوف تساعدنا في تحديد الملفات الخاصه بالمحرك الكهربي المطلوب ولكي نحدد الملفات لابد أن نفهم طريقة التوصيل و لابد لنا من معرفة شكل الملفات داخل المحركات الكهربية.
الروزتة الخاصه بالمحرك الكهربي

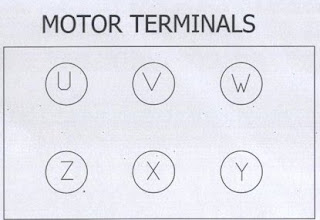

الروزته الخاصة بالمحرك الكهربائي والتي يكون شكلها كالتالي
تكون الملفات عبارة عن ثلاثة ملفات كل ملف له طرفان طرف يسمي بداية الملف وطرف الثاني هو نهاية الملف
الطريقه الاولى لتحديد اطراف الملفات
باستخدام لمبة البيان في حالة عدم توافر جهاز الافوميتر يتم توصيل اللمبه المحرك الكهربي كما هو موضح بالشكل التالي
شرح التوصيل يتم توصيل طرف اللمبة بالطرف التعادل او مايسمي بـ المحايد او الطرف الميت الذي ليس به كهرباء والطرف الثاني من اللمبه هنعتبره طرف اختبار هو اللي هنوصله على اطراف الملفات للاختبار على أن يتم توصيل الطرف الحي أو الطرف الذي به كهرباء على الأطراف العليا لكل طرف على حدة ونختبر في حالة إضاءة اللمبة معني ذلك ان الاطراف التي اجري عليها الاختبار هي بدايه ونهايه للملف الاول مثلا وهكذا يتم إجراء العملية السابقة على جميع الأطراف
الطريقة الثانية لتحديد اطراف الملفات

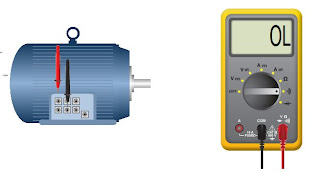

باستخدام جهاز الأفوميتر يتم ضبط جهاز الافوميتر علي وضع البذر أو وضع الصفارة ثم نضع اطراف الاختبار كما هو موضح بالصورة التالية
في كل مرة تسمع بها الصفارة تكون الأطراف هي أطراف بداية ونهاية الملف الاول مثلا يتم تكرار العمليه علي جميع الاطراف بنفس الطريقه
الان وبعد الانتهاء من تحديد بدايات ونهايات الملفات على المحرك الكهربي ياتي
السؤال كيف يتم توصيل المحركات ستار و دلتا ؟
اولا بالنسبة وتوصيلة دلتا يكون التوصيل كالتالي :
يتم توصيل نهاية الملف الأول مع بداية الملف الثاني ويتم توصيل نهاية الملف الثاني مع بداية الملف الثالث ويتم توصيل نهاية الملف الثالث مع بداية الملف الاول وبكده نكون وصلنا الملفات بطريقة دلتا
ثانيا أما بالنسبة توصيلة ستار بتكون كالتالي :
يتم توصيل نهايات الملفات مع بعضها كما هو واضح بالصورة التالية أي بمعنى يتم توصيل نهاية الملف الأول مع نهاية الملف الثاني مع نهاية الملف الثالث وبكده نكون وصلنا الملفات بطريقة ستار
مرفق فديو الشرح لتوضيح الفكرة بطريقة مبسطة وعميقة لمشاهدة الفيديو اضغط علي الرابط التالي
