ما المقصود بالنقاط المفتوحة والمغلقة

موضوع اليوم سوف نتكلم عن النقاط المساعدة

ربما يكون الجانب الأكثر إرباكًا في أجهزة الاستشعار المنفصلة هو تعريف الحالة الطبيعية للحساس.

يتم تصنيف ملامسات المفاتيح الكهربائية على أنها إما طبيعي مفتوحة أو طبيعي مغلق

ماهي اسماء نقاط التلامس المعترف بها ؟

نقاط طبيعي مفتوحه ويطلق عليه اسم normally open
ونقاط طبيعي مغلقة يطلق عليها اسم normally closed

في إشارة إلى الحالة المفتوحة أو المغلقة نقاط التلامس مع بعضها البعض ففي الحالة الطبيعية لها قبل عمل اي شي و لفهم الموضوع بعمق عليك ان تفهم النقاط التالية

الحالة "الطبيعية" للمفتاح هي الحالة التي تكون فيها ملامساته الكهربائية أثناء حالة عدم وجود أمر او عامل خارجي عليها تكون ثابتة على وضعها دون أي تغيير

اما بالنسبة لمفتاح التشغيل اللحظي او الفصل اللحظي ، ستكون هذه هي حالة النقاط المساعدة في حالة عدم الضغط عليها .

في التصميمات او اللوحات الهندسيه يتم دائمًا رسم المفاتيح الكهربائية في مخططات تخطيطية في حالاته "العادية" ، بغض النظر عن تطبيقها. عادة مفتوح ومغلق عادة

للتوضيح اكثر .

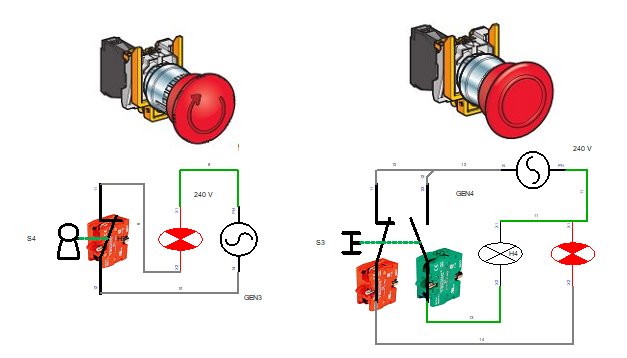

عادة مفتوحة (NO): الدائرة مفتوحة (لايوجد مرور للتيار الكهربي) في حالة عدم تلقي اشارة تشغيل من وحدة التحكم. والتي من خلالها يتم تحويل النقطه المفتوحه الي نقطه مغلقه .

مغلق عادة (NC): تكتمل الدائرة عندما لا يتم تشغيل المفتاح. في حالة عدم تلقي اي اشاره من وحدة التحكم فان الدائرة تظل تعمل ، اما عندما يتم ارسال اشاره فصل سوف يتم فصل التيار الكهربي .

عدد الأقطاب (P): هو عدد نقاط التلامس سواء كانت نقاط طبيعي مغلقة او نقاط طبيعي مفتوحه .
